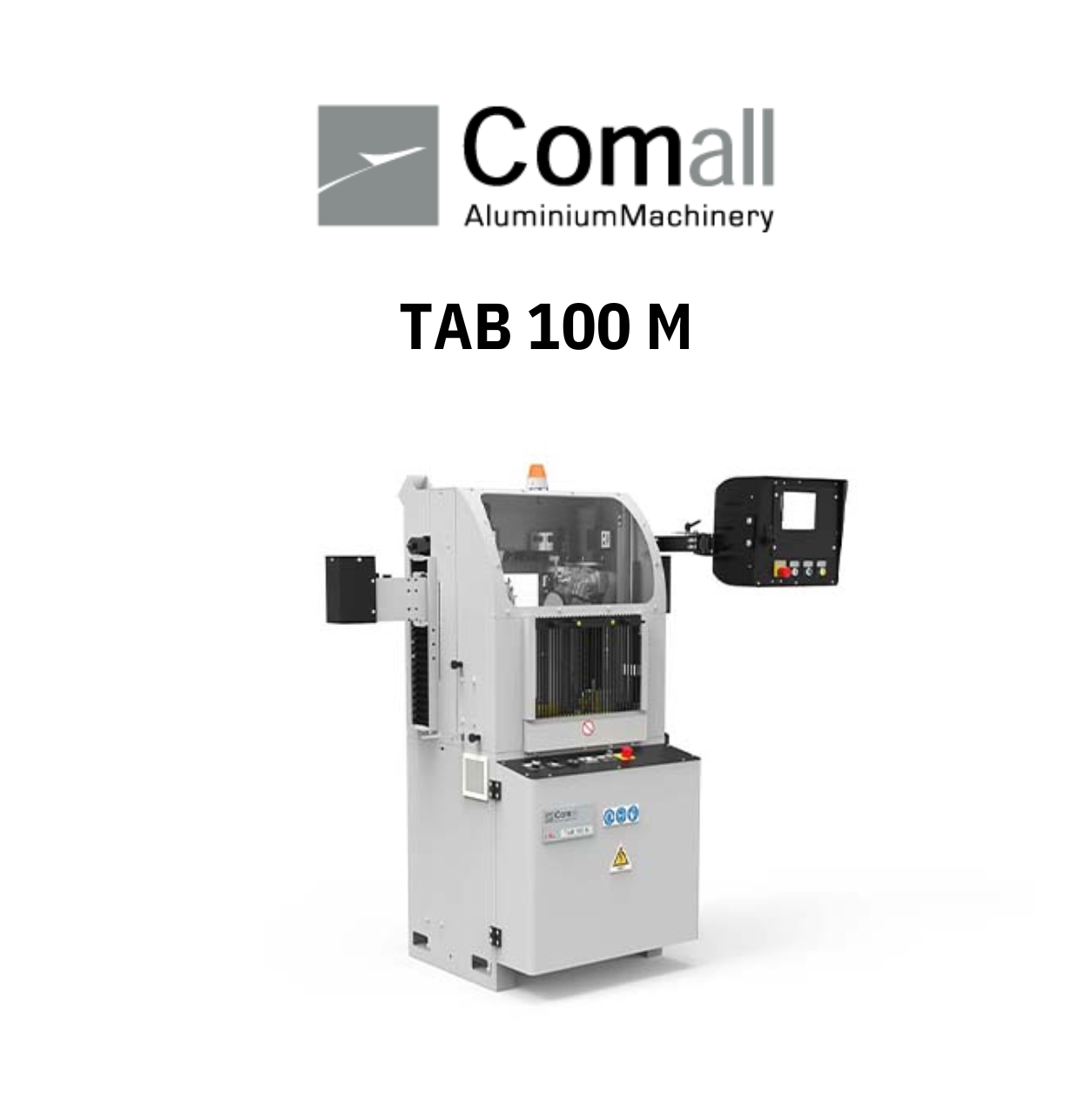

Comall TAB 100 M – Máquina de ranhurar perfis de alumínio automático

A COMALL TAB 100 M é uma máquina automática de ranhurar perfis de alumínio, desenvolvida para linhas industriais de produção de perfis com corte térmico que exigem maior produtividade, repetibilidade e precisão face às soluções manuais. Esta máquina executa de forma automática o processo de ranhuragem, criando estrias perfeitamente controladas nos canais do perfil, fundamentais para garantir a fixação mecânica das varas de poliamida na fase de cravação.

Graças à motorização dos roletes de avanço e ao controlo automático do processo, a TAB 100 M reduz significativamente a intervenção do operador, aumenta a velocidade de produção e assegura uma qualidade constante ao longo de todo o perfil, mesmo em séries longas ou com perfis tecnicamente exigentes.

⚙️ Função da ranhuragem no corte térmico

A ranhuragem é a primeira etapa crítica no fabrico de perfis de alumínio com ruptura térmica. Consiste na criação de microestrias controladas nas superfícies internas do perfil de alumínio, permitindo que a poliamida fique solidamente ancorada durante a cravação.

Este processo garante:

• Maior resistência mecânica do perfil final

• Estabilidade estrutural do conjunto

• Melhor desempenho térmico

• Redução de condensações

• Durabilidade do sistema de caixilharia

A TAB 100 M automatiza esta operação, assegurando resultados homogéneos e fiáveis.

⭐ Principais Vantagens da COMALL TAB 100 M

• Processo totalmente automático, ideal para produção industrial contínua

• Roletes de avanço motorizados, garantindo alimentação constante e estável do perfil

• Ranhuras uniformes e repetíveis, independentemente do comprimento do perfil

• Compatível com ferramentas rectas e anguladas até 10°, oferecendo grande versatilidade

• Estrutura robusta e estável, adequada a ambientes industriais exigentes

• Redução do erro humano e aumento da produtividade global

• Preparada para perfis técnicos e geometrias complexas

🛠️ Descrição Técnica Detalhada

A COMALL TAB 100 M apresenta dimensões gerais de 805 × 1680 × 1530 mm e um peso de 440 kg, assegurando elevada estabilidade durante a operação. Funciona com alimentação trifásica 380–415 V / 50 Hz, com uma potência total instalada de 1,5 kW, e utiliza ar comprimido a 7 bar para os sistemas pneumáticos.

A área de trabalho permite uma altura de operação de 60 mm, com cursos ajustáveis para ferramentas rectas entre 7 e 234 mm (A), 1 a 290 mm (B) e 0 a 300 mm (C). Para ferramentas com ângulo de 10°, a máquina permite trabalhar com amplitudes até 316 mm, dependendo da instalação do kit de translação de perfil.

Os roletes de passo motorizados (eixos P e Q) permitem trabalhar perfis com aletas inferiores, criando uma fenda ajustável entre 1 e 12,5 mm, garantindo controlo total do avanço e da posição do perfil durante a ranhuragem.

A máquina inclui de série um rolete central divisível e ajustável em altura, rolete fixo de contraste para a fresa, roletes lisos de avanço e saída, roletes verticais de guia (fixos e móveis) e um sistema de protecção integral, assegurando segurança operacional.

🔩 Acessórios e Opcionais

A TAB 100 M pode ser equipada com diversos opcionais para adaptação a diferentes necessidades produtivas, incluindo:

• Roletes personalizados para perfis especiais

• Suportes dedicados para geometrias específicas

• Fresas serrilhadas em várias espessuras (2,6 a 3,2 mm)

• Ferramenta de perfuração

• Kit de aplicação de película protectora a montante da máquina

• Embalagem reforçada para transporte

Ficha Técnica TAB 100M AUTOMATI…

🏭 Indústrias Indicadas

A COMALL TAB 100 M é ideal para:

• Fábricas de caixilharia de alumínio

• Indústrias de perfis com ruptura térmica

• Fabricantes de sistemas de fachada e curtain wall

• Centros de transformação e montagem de perfis

• Produção de perfis bicolores em alumínio

Especialmente indicada para empresas que procuram automatizar a fase de ranhuragem, aumentando a capacidade produtiva e a consistência da qualidade final.
