Tubo para ar comprimido INFINITY

Diametro: de Ø20 até Ø168

Pressão: -0.99 bar até 16 bar

Classe A2 – S1 – D0 para a resistência ao fogo.

Os produtos Infinity® satisafazem os requisitos da Direttiva Europea 2014/68/UE (PED: Pressure Equipment Directive).

Todos os produtos Infinity® são garantidos como livres de silicone, requisito obrigatório para ar de altíssima pureza.

O sistema Infinity® possui garantia por um período de 10 anos.

Referência:

TUBO AL INFINITY

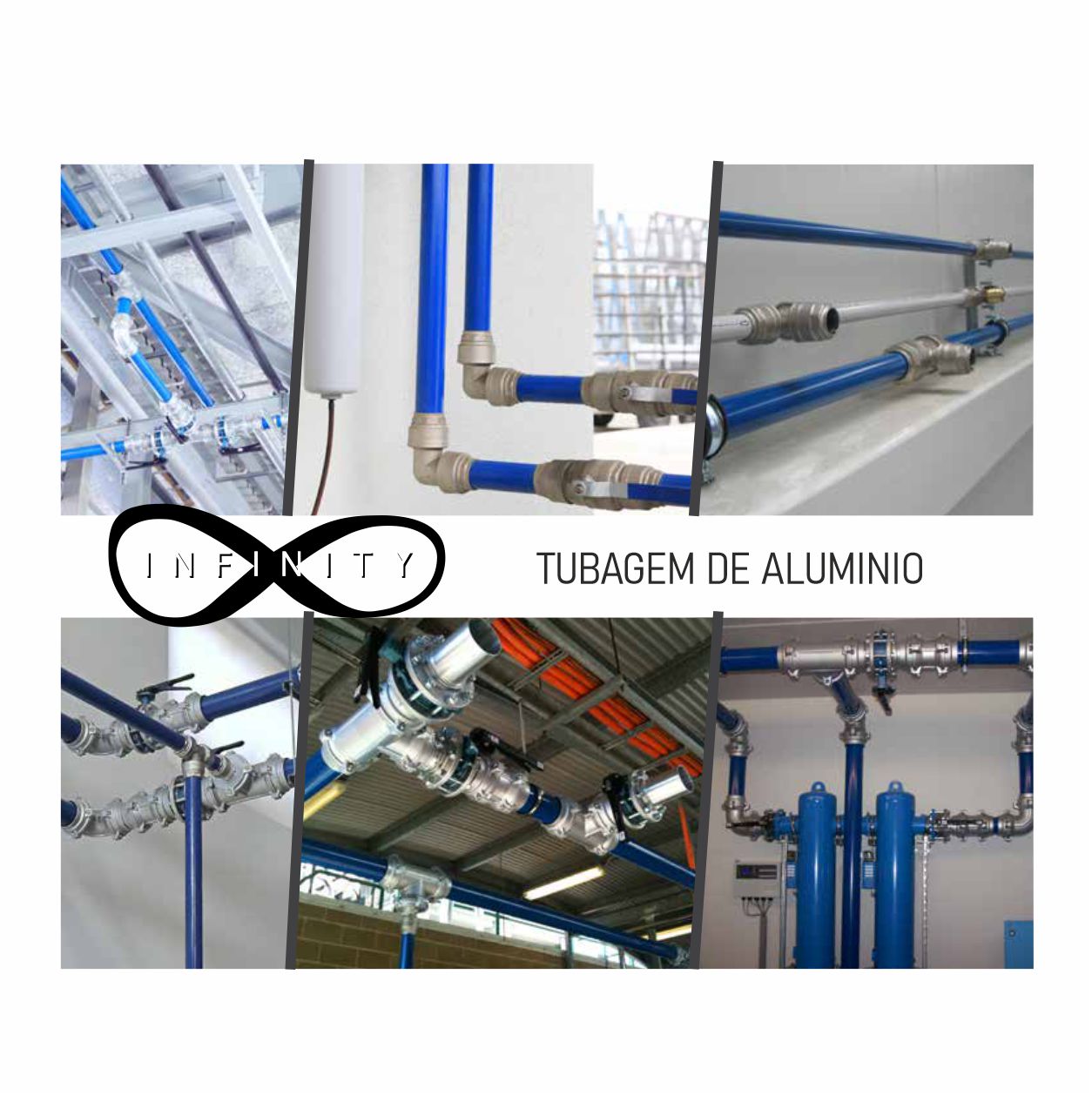

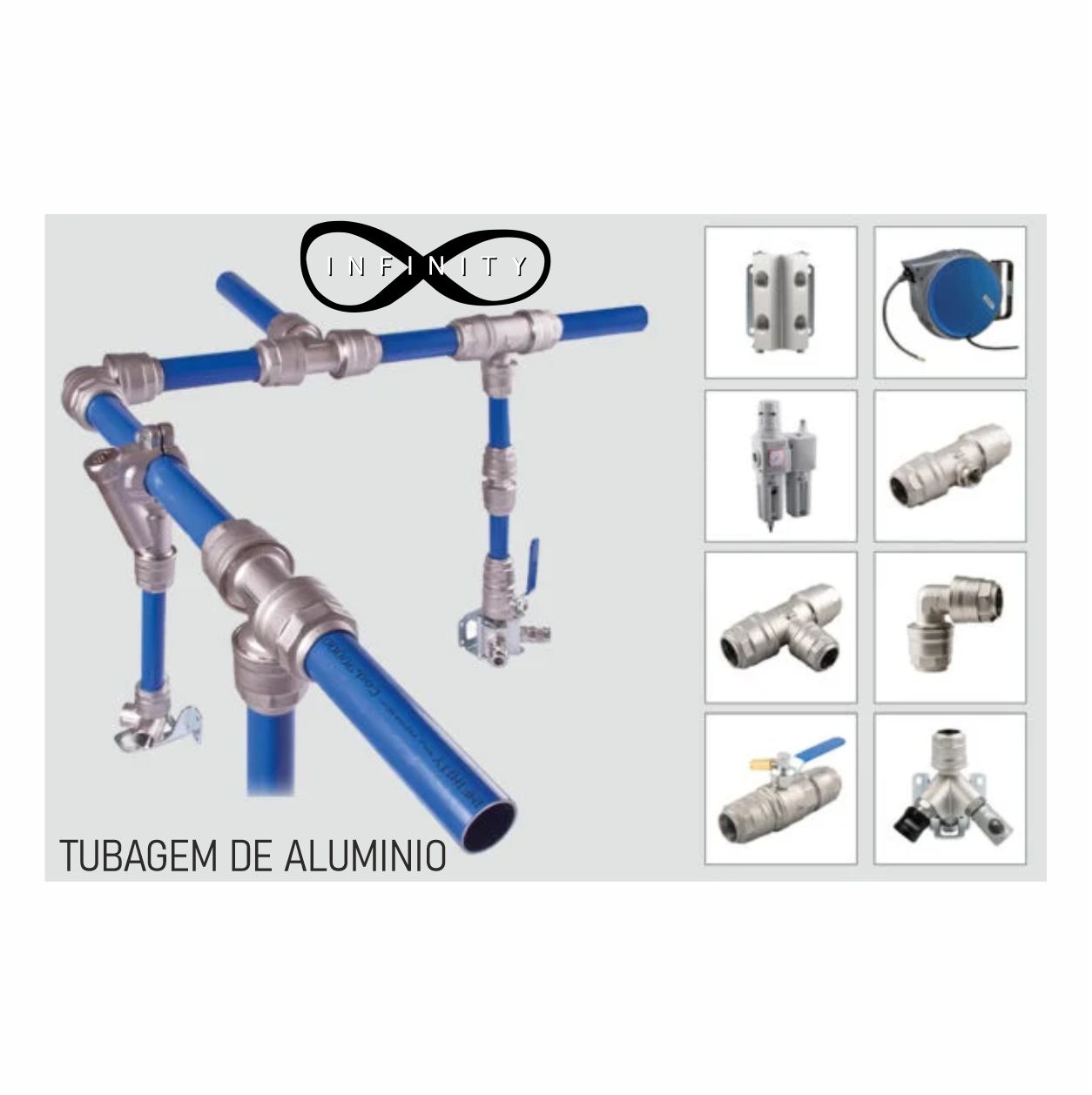

Os tubos de alumínio para linhas de ar comprimido são o ideal para a instalação de ar na industria.

Possuem todos os certificados de fabrico, e garantem a segurança da linha durante todas as operações. A Aignep é certificada segundo a norma UNI EN ISO 9001:2015, standard internacional que fixa os requisitos para um sistema de gestão de qualidade. Os produtos Infinity® satisafazem os requisitos da Direttiva Europea 2014/68/UE (PED: Pressure Equipment Directive). Todos os produtos Infinity® estão em conformidade com o regulamento REACH: CE N°1907 / 2006 relacionado à autorizações e restrições de substâncias químicas. Todos os produtos Infinity® estão em conformidade com o regulamento ROHS: 2011/65/UE relacionado à restrições de substâncias perigosas em equipamentos. Os produtos Infinity® satisfazem os requisitos ASME B31.1 e ASME B31.3, também certificados pela (TSSA) Technical Standards & Safety Authority. As tintas utilizada nos produtos Infinity® satisfazem os requisitos UNI 9983 – BS 6496 – AAMA 603-605. Os pré-tratamentos químicos aplicados aos produtos Infinity® satisfazem os requisitos UNI 9921 – DIN 50939 – ASTM D 1730 – MIL C 5541. Todos os produtos Infinity® são garantidos como livres de silicone, requisito obrigatório para ar de altíssima pureza. Os produtos Infinity® não são infiamáveis e não propagam chamas segundo a norma UNI EN 13501-1 : 2005. Classe A2 – d1 – d0. O sistema Infinity® foi testado para que atenda totalmente à norma; Os produtos Infinity® não contaminam o fluido transportado. O sistema Infinity® possui garantia por um período de 10 anos.

Teste de estanqueidade: O teste de estanqueidade é feito multiplicando x 1.5 a pressão nominal (PN) e mantendo-a por 15 minutos durante os quais são verificados eventuais vazamentos.

Teste de tração: Os testes de tração por carga constante foram realizados segundo a Norma UNI-EN 1254-2:2000 seção 5.5.

Teste de pressão de ruptura: Os testes são realizados aumentando-se gradualmente a pressão hidrostática, por pelo meno 30 segundos, até a desconexão ou ruptura da conexão.

 Teste de vazamento sob stress: Os testes de vazamento são realizados aplicando uma pressão pneumática interna e ao mesmo tempo uma força de flexão, de acordo com a Norma UNI-EN 1254-2:2000 seção 5.6. A amostra é preenchida com água a temperatura ambiente e é sucessivamente pressurizada à pressão hidrostática indicada no prospecto 8. Então é aplicado à conexão uma força de flexão tal a criar uma deflexão de 20±1 mm, mantida por 5 minutos. A seguir, mediante a aplicação da mesma força, é verificada também o estanqueidade do tubo à uma pressão de 6 ou 10 bar segundo o diâmetro do tubo.


Declaração de conformidade: Aignep declara que o sistema de distribuição de ar é testado nas seguintes condições de utilização: – Pressão (-0.99 bar / 16 bar) – Temperatura (-20°C / +80°C) e satisfaz a diretiva 2014/68/UE (PED: Pressure Equipment Directive.

Segundo a diretiva 2014/68/UE (Cod. 4.3), para todos os
tubos e conexões de Ø20 – Ø25 – Ø32 – Ø40 – Ø50 – Ø63 mm
que constituem as redes de distribuição de ar Infinity, não é
necessária a marcação CE.
Exemplo:
Tendo em consideração o diâmetro interno do tubo DN 63 (= 59
mm) e a pressão máxima de 16 bar, observa-se no gráfico que o
ponto de intersecção dado pela PS x DN = 16bar x 59mm = 944
se encontra à esquerda da zona PS x DN = 1.000.
Tal zona é isenta da marcação CE segundo a diretiva
mencionada (Cód.4 .3)

De acordo com a Diretiva 2014/68/UE (Cod. 4.3), para todos os
tubos e acessórios Ø 80 – Ø 110 – Ø 168 mm que constituem os
sistemas de distribuição de ar Infinity, está prevista a avaliação
da conformidade de acordo com um controlo de fabrico interno.
Exemplo:
Tendo em conta o diâmetro interno dos tubos DN 80 – 110 – 168 e
a pressão máxima de 16 bar, observa-se no gráfico que os pontos
de intersecção dados por PS x DN:
DN 80 -> 16 bar x 76 mm = 1.216
DN 110 -> 16 bar x 105 mm = 1.680
DN 168 -> 16 bar x 160.3 mm = 2.565
enquadrar-se na área identificada como “Categoria I”, que prevê
a avaliação da conformidade

Pré-tratamento Garante o ancoramento da tinta no alumínio e previne a corrosão e a oxidação das partes não pintadas. É feita conforme às normativas técnicas: UNI 9921 – DIN 50939 – ASTM D 1730 – MIL C 5541 Pintura É executada utilizando tinta a pó com poliéster atóxica certificada QUALICOT e GSB em conformidade às normativas: UNI 9983 – BS 6496 – AAMA 603-605. Os tratamentos descritos acima dão à parte externa dos tubos resistência à corrosão em ambientes marinhos, enquanto completamente recobertos de tinta. A parte interna é somente pré-tratada (cromada) e oferece também um bom nível de proteção
