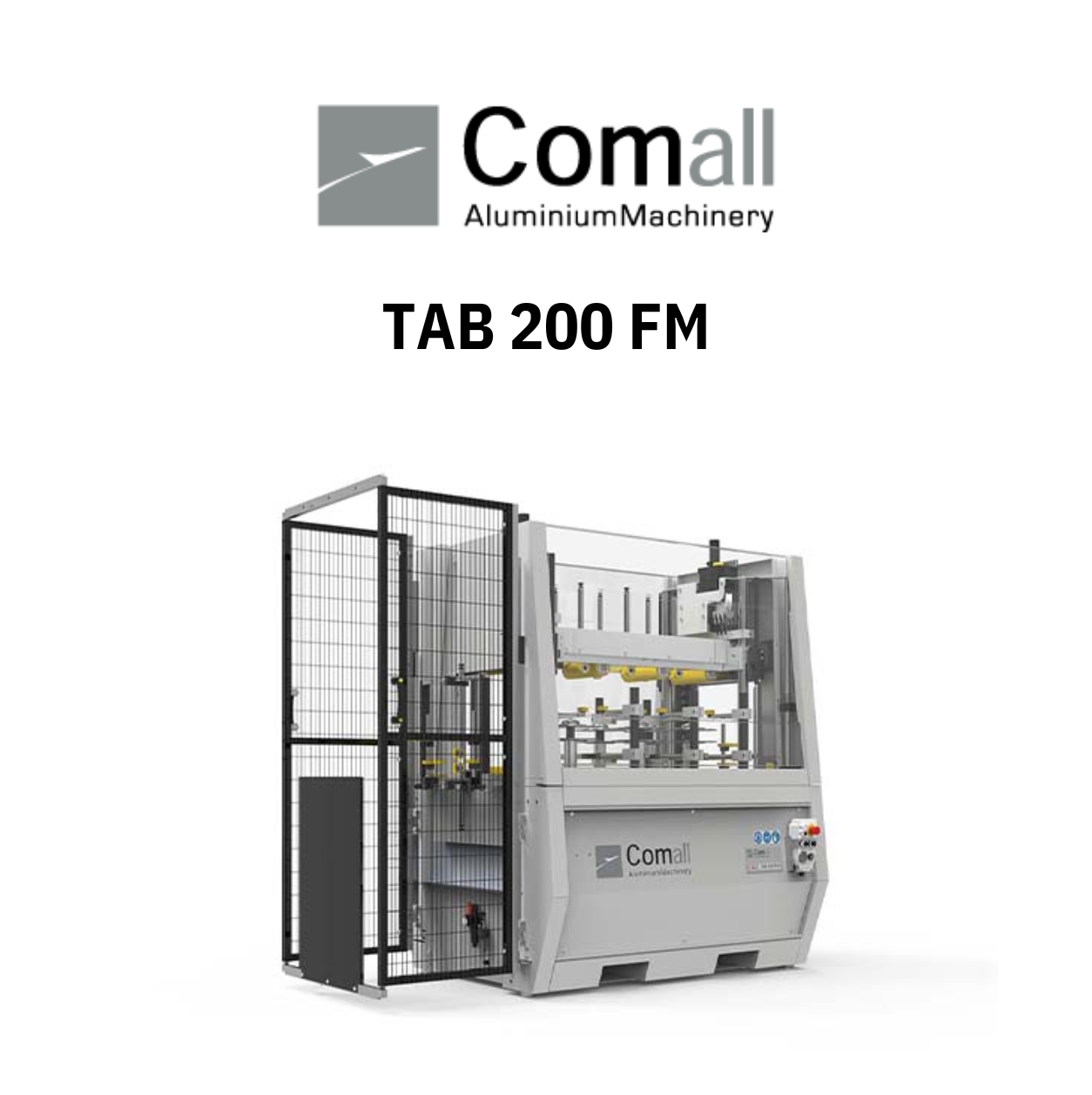

A Comall TAB 200 FM é uma máquina de cravação automática de perfis de alumínio com ruptura de corte térmico, concebida para ambientes industriais que exigem elevada produtividade, repetibilidade perfeita e máxima precisão no processo de união entre perfis exteriores, perfis interiores e varas isoladoras (poliamida). Trata-se de uma máquina totalmente motorizada, equipada com vários eixos controlados electronicamente e com o avançado software TTK Integra, garantindo um processo rápido, estável e praticamente sem intervenção manual.

Destinada a fabricantes de caixilharia de alumínio, sistemas de fachada, indústria de extrusão e empresas que trabalham com perfis técnicos, a TAB 200 FM representa um salto tecnológico significativo ao automatizar operações críticas, reduzir tempos de setup e aumentar drasticamente a eficiência no fabrico de perfis com ruptura térmica.

Porque é importante a cravação na produção de perfis com ruptura térmica

A cravação é o processo mecânico que fixa as varas de poliamida entre dois perfis de alumínio, interior e exterior, permitindo criar um sistema com ruptura térmica.
Este tipo de perfil garante:

• Redução da transmissão térmica, melhorando o desempenho energético de janelas e fachadas.

• Eliminação da condensação interior, aumentando o conforto e evitando a formação de humidade.

• Poupança energética significativa, reduzindo custos de climatização.

• Liberdade estética, permitindo perfis bicolores (interior e exterior diferentes).

A TAB 200 FM automatiza todo este processo, garantindo qualidade uniforme e elevadas velocidades de produção.

Principais Vantagens da Comall TAB 200 FM

1. Automação completa do processo

Todos os principais eixos e grupos de rolos e discos de pressão são motorizados, permitindo ajustes automáticos, execução consistente e mínima intervenção humana.

2. Software TTK Integra — Controlo total

Inclui PC industrial dedicado com Windows, interface gráfica intuitiva e funções avançadas:

• Base de dados ilimitada de perfis organizados por sistema/marca

• Importação de secções em DXF

• Autoaprendizagem da posição dos eixos

• Tolerâncias dinâmicas e correção automática de desvios

• Estatísticas de produção

• Contagem de barras processadas

• Assistência remota via Ethernet

3. Produtividade muito superior

Graças ao controlo por inversor, a TAB 200 FM atinge velocidades de avanço excepcionais:

• 6,5 m/min a 6 Hz

• 54,2 m/min a 50 Hz

• 108,4 m/min a 100 Hz

Ideal para linhas de montagem com cadências de produção elevadas.

4. Elevada capacidade de adaptação

A máquina possui múltiplos eixos horizontais e verticais que ajustam automaticamente:

• Discos de pressão

• Rolos anti-riscos

• Guias de entrada

• Posicionamento da barra

Permitindo trabalhar perfis com alturas até 400 mm.

5. Estrutura robusta e fiável

Com peso total de 2500 kg, a TAB 200 FM foi construída para funcionar 24/7 em ambientes industriais intensivos.

Especificações Técnicas — TAB 200 FM

A TAB 200 FM apresenta dimensões de 1600 mm de largura, 1300 mm de profundidade e 2175 mm de altura, totalizando 2500 kg de peso. O sistema elétrico funciona a 380–415V, 50 Hz, e a potência instalada é de 3 kW. A máquina utiliza ar comprimido a 7 bar para acionar os diferentes sistemas pneumáticos.

O campo de trabalho permite processar perfis com larguras entre 10 e 400 mm e alturas até 400 mm, com múltiplos ajustes finos para correção de desvios horizontais e verticais. Os movimentos são controlados por vários eixos motorizados, responsáveis pelo posicionamento de 3+3 discos superiores e inferiores, roletes anti-riscos e guias laterais.

O avanço da barra é gerido por inversor de frequência, permitindo velocidades que variam entre 6,5 m/min e 108,4 m/min. A interface inclui PC industrial, monitor LCD de 17’’, portas USB, Ethernet para assistência remota, caixa NC Power M e software TTK Integra com funções de autoaprendizagem, gestão de tolerâncias, controlo dinâmico de deformações e biblioteca de perfis.

Inclui ainda roletes ajustáveis horizontais e verticais, roletes excêntricos na entrada e diversos apoios guia. Existem opcionais como roletes personalizados, disco de cravação a 90°, módulos de estatística avançada e embalagem especial.

Indústrias que beneficiam da Comall TAB 200 FM

A TAB 200 FM é indicada para:

• Fábricas de caixilharia de alumínio

• Produtores de sistemas de fachada e curtain wall

• Extrusoras de alumínio com produção própria de perfis térmicos

• Indústria de portas e janelas de alto desempenho energético

• Fabricantes de estruturas metálicas arquitetónicas

• Empresas que produzem grandes volumes de perfis com poliamida

Qualquer indústria que necessite de elevada repetibilidade, velocidade e controlo absoluto no processo de rotura térmica encontra na TAB 200 FM a solução ideal.
